DFD系列電磁隔膜泵

上海二泵DFD 系列電磁隔膜泵防腐塑料外殼全PTFE隔膜計量泵按IP55防護等級設計多種材質的泵頭可選：PP，PVC，PTFE，SS316雙球單向閥頻率調節：10-100%手動調節、面板顯示。

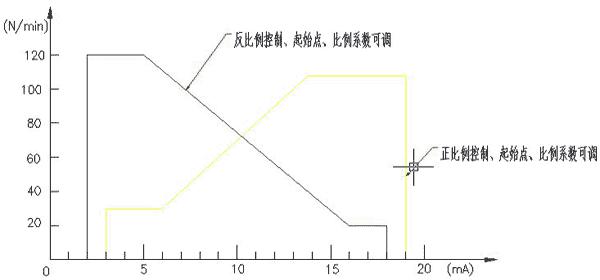

DM 系列電磁隔膜泵防腐塑料外殼全PTFE隔膜按IP55防護等級設計多種材質的泵頭可選：PP，PVC，PTFE，SS316雙球單向閥頻率調節：10-100%沖程調節：10-100%可接受0/4-20MA外部電流信號、面板顯示、起始點可以任意設定，可以正反比例，自動調節。

DP系列電磁隔膜泵

防腐塑料外殼

全PTFE隔膜按IP55防護等級設計

多種材質的泵頭可選：PP，PVC，PTFE，SS316

雙球單向閥頻率調節：10-100%

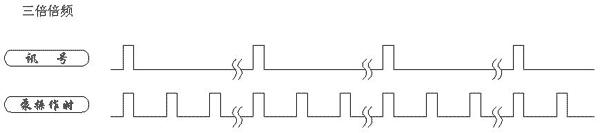

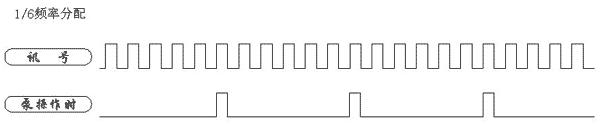

沖程調節：10-100%按鍵操作、接受脈沖信號、面板顯示、內置乘法、除法器，自動調節。

上海二泵電磁隔膜泵計量泵工作原理

電磁推桿帶動隔膜在泵頭內往復運動,引起泵頭膛腔體積和壓力的變化，壓力的變化引起吸液閥門和排液閥門的開啟和關閉，實現液體的定量吸入和排出。 　　

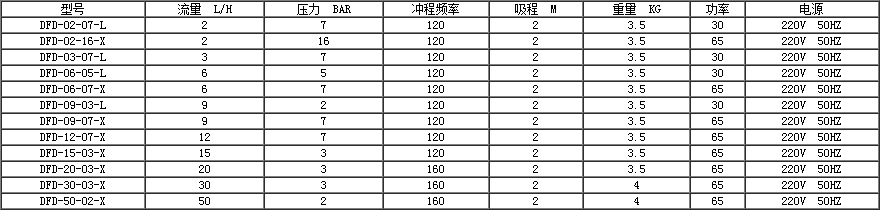

上海二泵電磁隔膜泵計量泵的額定排量在1-15L/H范圍內，對應的工作壓力上限為10-3BAR。泵的出口流量可根據頻率按鈕或沖程長度調節螺釘來調節。LED發光二極管指示運行狀態。按R/S鍵起停計量泵。 按上下鍵調節計量泵的工作頻率及設定時時 發光管的閃爍頻率與計量泵的工作頻率一致。

安全注意事項

1、上海二泵計量泵不得使用非原廠配件維修，否則,由此導致的人員傷害和機器損壞的后果由用戶自負。

2、如果計量泵的介質是危險的或未知的液體,操作者操作或維修計量泵時,要帶安全防護用具。

3、計量泵在出廠時要進行測試，泵頭內可能有水殘留，如果計量泵的介質不能與水接觸,在安裝前需要把水除去。

4、維修計量泵時,要給排液管卸壓,并用水清洗泵內腔.

5、維修前要斷開計量泵電源,電氣由合格的電工操作。

6、只有經過培訓的合格人員才可以維修計量泵。

安裝

1、泵的安裝

1) 在藥桶或支架上用螺栓和墊片固定計量泵。

2) 安裝時計量泵的進出口要保持垂直。

3) 入口管線的垂直距離不要太長，要在計量泵的吸程范圍內;入口管線的低閥要和藥桶有一定的距離。

4) 連接排液管線和注射閥,被加藥點的壓力比藥液的靜壓小時要加背壓閥或防虹吸閥。

2、軟管連接

1) 在軟管上套上管接螺母和卡塊。

2) 把管嘴插入軟管,如有必要可稍微擴大軟管斷口。

3) 把管接螺母擰到接頭上。

3、電源連接

1) 將電源插頭插到電源插座上。

2) 電源電壓要保證和計量泵標牌上的電壓一致。

4、啟動

1) 根據需要設定定時時間和沖程頻率啟動計量泵。

2) 松開計量泵出口的管接螺母。

3) 計量泵排出液體后擰緊管接螺母。

維護

1、定期檢查泵頭螺栓是否牢固。

2、定期檢查出入口管線的連接情況。

3、定期檢查藥液桶內藥液液位。

4、定期對單向閥和過濾器進行清洗。

5、長時間停用要清洗干凈放置。

維修指南

1、接頭松動:擰緊接頭。

2、軟管破裂:更換軟管。

3、泵頭滲漏:緊固泵頭螺栓或更換密封圈。

4、計量泵動作但不能加藥:清洗或更換進出口單向閥檢查清洗過濾器。

5、數碼管不亮,計量泵不工作:檢查供電電源;檢查保險絲,找不到問題所在請拆下計量泵送代理商或寄廠。

6、數碼亮,計量泵不工作:拆下計量泵送代理商或寄廠。
